Автоакустика JL Audio C1-690x

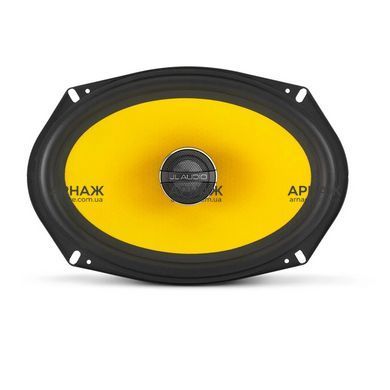

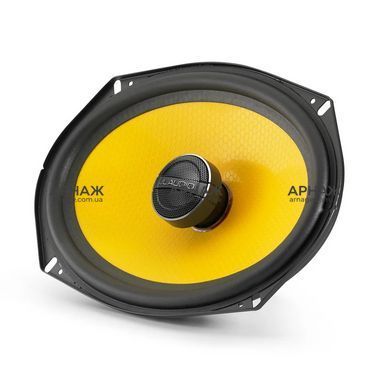

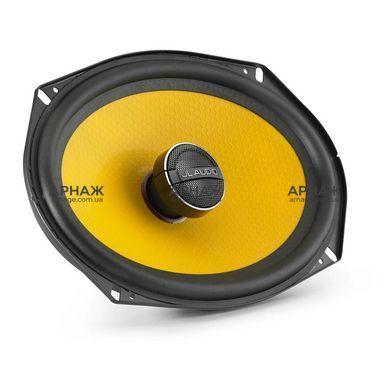

JL Audio C1-690x — двухполосная коаксиальная автомобильная акустика овального типоразмера 6×9" (150×230 мм). Модель объединяет НЧ/СЧ-динамик с полипропиленовым диффузором с минеральным наполнением и 25-мм (1") алюминиевый купольный твитер в одном корпусе.

Номинальная мощность составляет 60 Вт RMS, рекомендуемая мощность усилителя — 10–100 Вт RMS на канал. Диапазон воспроизводимых частот — 39–22000 Гц, чувствительность — 91,5 дБ, номинальное сопротивление — 4 Ом.

Двухполосная коаксиальная конструкция

JL Audio C1-690x построена по двухполосной коаксиальной схеме.

Основной динамик формата 6×9" работает с нижней и средней частью звукового спектра, а расположенный на одной оси твитер отвечает за высокие частоты.

Такая компоновка позволяет разместить оба излучателя в одном посадочном месте без отдельной установки высокочастотного динамика.

Полипропиленовый НЧ/СЧ-диффузор

Основной динамик оснащен диффузором из полипропилена с минеральным наполнением.

Полипропилен обладает хорошими внутренними демпфирующими свойствами, а минеральное наполнение повышает жесткость мембраны.

Подвес изготовлен из резины, обеспечивающей необходимую подвижность диффузора.

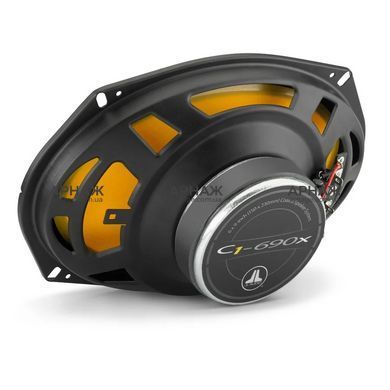

Штампованная стальная корзина

НЧ/СЧ-динамик установлен в штампованную стальную корзину.

Жесткая конструкция создает стабильную основу для подвижной и магнитной систем динамика.

Магнитная система НЧ/СЧ-секции построена на ферритовом магните.

25-мм алюминиевый твитер

Высокочастотная секция JL Audio C1-690x оснащена 25-мм (1") твитером с алюминиевым куполом.

Алюминий сочетает небольшую массу и высокую жесткость, поэтому хорошо подходит для работы в верхней части частотного диапазона.

В магнитной системе твитера используется неодимовый магнит.

Aluminum Dome Tweeter

Конструкция Aluminum Dome Tweeter ориентирована на расширенное воспроизведение высоких частот.

Алюминиевая мембрана сохраняет жесткость во время работы, а дополнительное демпфирование помогает контролировать нежелательные резонансы металлического купола.

В конструкции ВЧ-секции также применяется феррофлюид в магнитном зазоре.

Dynamic Motor Analysis

При разработке НЧ/СЧ-секции JL Audio применяет технологию Dynamic Motor Analysis (DMA).

Это система моделирования на основе метода конечных элементов FEA, которая позволяет анализировать поведение звуковой катушки и магнитной системы при различных режимах работы.

Полученные данные используются для оптимизации линейности подвижной системы и контроля нежелательных искажений.

Встроенный ВЧ-фильтр

Для распределения частот между основным динамиком и твитером в C1-690x используется высокочастотный фильтр второго порядка.

Он ограничивает подачу более низких частот на твитер и обеспечивает его работу в соответствующем частотном диапазоне.

Мощность и согласование

JL Audio C1-690x рассчитана на 60 Вт RMS непрерывной мощности.

Рекомендуемая мощность усилителя составляет 10–100 Вт RMS на канал.

Номинальное сопротивление системы — 4 Ом, чувствительность — 91,5 дБ.

Монтаж и установка

JL Audio C1-690x имеет овальный типоразмер 6×9" (150×230 мм).

Внешний размер составляет 162 × 237 мм, монтажная глубина — 70 мм.

Перед установкой необходимо проверить соответствие посадочного места этим параметрам.

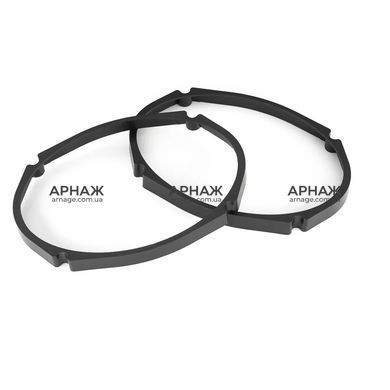

Для данной модели предусмотрены два адаптера для нижнего монтажа.

Защитные решетки не входят в комплект.

Преимущества JL Audio C1-690x

— двухполосная коаксиальная автомобильная акустика;

— овальный типоразмер 6×9" (150×230 мм);

— номинальная мощность 60 Вт RMS;

— рекомендуемая мощность усилителя 10–100 Вт RMS на канал;

— частотный диапазон 39–22000 Гц;

— чувствительность 91,5 дБ;

— номинальное сопротивление 4 Ом;

— полипропиленовый НЧ/СЧ-диффузор с минеральным наполнением;

— резиновый подвес;

— штампованная стальная корзина;

— ферритовая магнитная система НЧ/СЧ;

— 25-мм алюминиевый купольный твитер;

— неодимовая магнитная система ВЧ;

— технология Dynamic Motor Analysis;

— ВЧ-фильтр второго порядка;

— монтажная глубина 70 мм.

Технические характеристики

Тип: коаксиальная автомобильная акустика

Количество полос: 2

Типоразмер: овальный 6×9" (150×230 мм)

Номинальная мощность: 60 Вт RMS

Рекомендуемая мощность усилителя: 10–100 Вт RMS на канал

Диапазон воспроизводимых частот: 39–22000 Гц

Чувствительность: 91,5 дБ

Сопротивление: 4 Ом

Материал корзины НЧ/СЧ: штампованная сталь

Материал диффузора НЧ/СЧ: полипропилен с минеральным наполнением

Материал магнита НЧ/СЧ: феррит

Материал подвеса НЧ/СЧ: резина

Диаметр ВЧ-динамика: 25 мм (1")

Материал мембраны ВЧ: алюминий

Материал магнита ВЧ: неодим

Внешний размер: 162 × 237 мм

Монтажная глубина: 70 мм

Защитные решетки: не входят в комплект

Гарантия: 1 год

Бренд: JL Audio

Комплектация

— коаксиальные динамики JL Audio C1-690x;

— 2 адаптера для нижнего монтажа.
