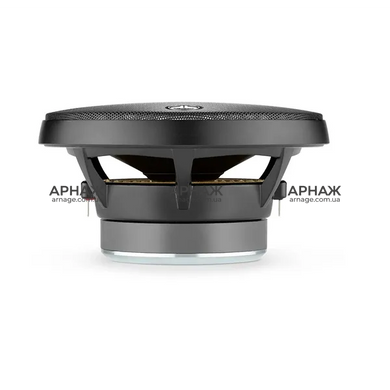

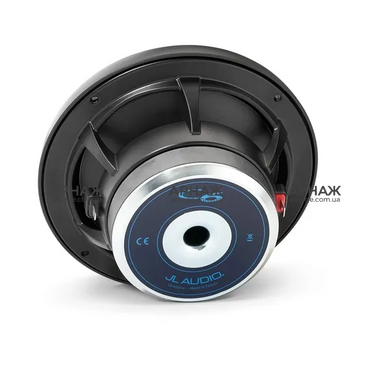

Автоакустика JL Audio C6-650cw

JL Audio C6-650cw — отдельный НЧ/СЧ-динамик типоразмера 6,5" (165 мм) серии C6, созданный для построения высококачественных активных автомобильных аудиосистем. Модель использует технологии, разработанные на основе инженерных решений флагманской серии C7, включая DMA-оптимизированную магнитную систему и технологию охлаждения Elevated Frame Cooling.

Номинальная мощность составляет 100 Вт RMS, рекомендуемая мощность усилителя — 25–150 Вт RMS на канал. Диапазон воспроизводимых частот — 55–6000 Гц, эффективность — 87,37 дБ @ 1 Вт/1 м, номинальное сопротивление — 4 Ом.

НЧ/СЧ-динамик для активной системы

JL Audio C6-650cw разработан как отдельный 165-мм компонентный НЧ/СЧ-динамик.

Он может использоваться в двух- или трехполосных активных системах вместе с отдельными среднечастотными и высокочастотными излучателями серии C6.

Пассивный кроссовер с C6-650cw не поставляется. Для активной системы каждый динамик подключается к отдельному каналу усиления с настройкой частотного разделения, эквализации и временных задержек через DSP.

Полипропиленовый диффузор с минеральным наполнением

НЧ/СЧ-динамик оснащен полипропиленовым диффузором с минеральным наполнением.

Полипропилен обладает хорошими внутренними демпфирующими свойствами, а минеральное наполнение повышает жесткость мембраны.

Центральный колпачок имеет специально разработанную форму, которая оптимизирует верхнюю часть рабочего диапазона НЧ/СЧ-динамика и облегчает его согласование с твитером.

Резиновый подвес и плоская центрирующая шайба

Для подвеса диффузора используется резина.

Подвижная система дополнена центрирующей шайбой большого диаметра с плоским профилем.

Такая конструкция обеспечивает контролируемое перемещение диффузора и звуковой катушки во время работы.

32-мм звуковая катушка

C6-650cw оснащен увеличенной 32-мм (1,27") звуковой катушкой.

Конструкция катушки рассчитана на работу с высокой мощностью и используется совместно с системой охлаждения Elevated Frame Cooling.

Литая алюминиевая корзина

Основой JL Audio C6-650cw является жесткая литая алюминиевая корзина.

Литая конструкция обеспечивает стабильную геометрию и прочную основу для магнитной и подвижной систем динамика.

В корзину интегрирована технология Elevated Frame Cooling.

Elevated Frame Cooling

Технология Elevated Frame Cooling создает направленный воздушный поток между корзиной и верхней пластиной магнитной системы.

Во время движения диффузора воздух проходит непосредственно рядом со звуковой катушкой, помогая отводить тепло.

Это уменьшает температурные изменения параметров динамика при продолжительной работе на повышенной мощности.

DMA-оптимизированная магнитная система

В C6-650cw используется магнитная система с коваными и механически обработанными пластинами, геометрия которой оптимизирована с помощью Dynamic Motor Analysis (DMA).

DMA основана на анализе методом конечных элементов и используется для моделирования поведения магнитной системы и звуковой катушки под нагрузкой.

Это позволяет инженерам оптимизировать линейность привода в рабочем диапазоне диффузора.

Работа с DSP

JL Audio C6-650cw ориентирован прежде всего на активное подключение.

Для правильной работы необходимо настроить частоту среза, крутизну фильтра, уровень сигнала, временные задержки и при необходимости эквализацию.

Рекомендуемые производителем начальные диапазоны настройки:

— с фильтром 48 дБ/окт — 55–6000 Гц;

— с фильтром 24 дБ/окт — 65–6000 Гц;

— с фильтром 12 дБ/окт — 80–6000 Гц.

Мощность и согласование

Номинальная мощность JL Audio C6-650cw составляет 100 Вт RMS.

Рекомендуемая мощность усилителя — 25–150 Вт RMS на канал.

Эффективность составляет 87,37 дБ @ 1 Вт/1 м.

Номинальное сопротивление — 4 Ом.

Монтажные размеры

JL Audio C6-650cw имеет типоразмер 6,5" (165 мм).

Внешний диаметр динамика — 165 мм.

Монтажный диаметр — 139 мм.

Монтажная глубина — 66 мм.

Перед установкой необходимо проверить соответствие посадочного места этим параметрам.

Преимущества JL Audio C6-650cw

— отдельный НЧ/СЧ-динамик для активных аудиосистем;

— типоразмер 6,5" (165 мм);

— номинальная мощность 100 Вт RMS;

— рекомендуемая мощность усилителя 25–150 Вт RMS на канал;

— рабочий диапазон 55–6000 Гц;

— эффективность 87,37 дБ @ 1 Вт/1 м;

— номинальное сопротивление 4 Ом;

— полипропиленовый диффузор с минеральным наполнением;

— резиновый подвес;

— звуковая катушка 32 мм (1,27");

— литая алюминиевая корзина;

— ферритовая магнитная система;

— технология Dynamic Motor Analysis;

— система охлаждения Elevated Frame Cooling;

— возможность точной настройки в активной системе;

— защитная решетка в комплекте;

— монтажная глубина 66 мм.

Технические характеристики

Тип: НЧ/СЧ-динамик

Количество полос: 1

Типоразмер: 16–17 см (6,5")

Диаметр динамика: 165 мм (6,5")

Номинальная мощность: 100 Вт RMS

Рекомендуемая мощность усилителя: 25–150 Вт RMS на канал

Диапазон воспроизводимых частот: 55–6000 Гц

Рекомендуемый диапазон с фильтром 48 дБ/окт: 55–6000 Гц

Рекомендуемый диапазон с фильтром 24 дБ/окт: 65–6000 Гц

Рекомендуемый диапазон с фильтром 12 дБ/окт: 80–6000 Гц

Эффективность: 87,37 дБ @ 1 Вт/1 м

Чувствительность: 90,37 дБ @ 2,83 В/1 м

Сопротивление: 4 Ом

Диаметр звуковой катушки: 32 мм (1,27")

Материал корзины: литой алюминий

Материал диффузора: полипропилен с минеральным наполнением

Материал магнита: феррит

Материал подвеса: резина

Технология магнитной системы: Dynamic Motor Analysis (DMA)

Система охлаждения: Elevated Frame Cooling

Внешний диаметр: 165 мм

Монтажный диаметр: 139 мм

Монтажная глубина: 66 мм

Защитная решетка: входит в комплект

Количество: 1 шт.

Бренд: JL Audio

Комплектация

— 1 НЧ/СЧ-динамик JL Audio C6-650cw;

— защитная решетка из мелкоячеистой стальной сетки;

— электроформованный логотип JL Audio.
