Автоакустика JL Audio CF-350mt

JL Audio CF-350mt — автомобильные СЧ/ВЧ-динамики типоразмера 3,5" (90 мм) серии Custom-Fit, разработанные для установки в соответствующие штатные посадочные места. Компактная полимерная корзина, съемные монтажные ушки и небольшая монтажная глубина позволяют адаптировать акустику к различным заводским конфигурациям.

Модель ориентирована на штатные места автомобилей Chevrolet, GMC, Cadillac, Dodge, Jeep, RAM, Toyota и других марок. Номинальная мощность составляет 35 Вт RMS, рекомендуемая мощность усилителя — 10–50 Вт RMS на канал. Диапазон воспроизводимых частот — 450–20000 Гц, чувствительность — 86 дБ, номинальное сопротивление — 4 Ом.

СЧ/ВЧ-динамики формата 3,5"

JL Audio CF-350mt имеют типоразмер 3,5" (90 мм) и могут работать как СЧ/ВЧ-излучатели в пассивной системе либо как отдельные среднечастотные или СЧ/ВЧ-динамики в активной многополосной системе.

Такой формат подходит для построения двух- и трехполосных автомобильных аудиосистем с раздельной настройкой частотных диапазонов.

Целлюлозный диффузор, армированный волокном

Диффузор изготовлен из целлюлозы, армированной волокном.

Небольшая масса целлюлозной мембраны сочетается с дополнительной жесткостью армированной структуры, что важно для работы в среднечастотном и верхнем частотном диапазонах.

Подвес специального профиля S-roll обеспечивает контролируемое движение диффузора.

Центрирующая шайба с прогрессивным ходом

В подвижной системе используется плоская центрирующая шайба с прогрессивной характеристикой.

Она поддерживает правильное положение подвижной системы во время работы динамика и дополняет конструкцию подвеса.

Неодимовая магнитная система

CF-350mt оснащены компактной неодимовой магнитной системой.

Неодим позволяет получить необходимые параметры магнитной системы при небольших габаритах, что особенно важно для акустики, рассчитанной на штатную установку.

Dynamic Motor Analysis

Магнитная система JL Audio CF-350mt оптимизирована с помощью технологии Dynamic Motor Analysis (DMA).

DMA основана на моделировании методом конечных элементов FEA и позволяет анализировать поведение звуковой катушки, подвеса и магнитной системы при различных режимах работы.

Полученные данные используются для оптимизации линейности подвижной системы и контроля нежелательных искажений.

Полимерная корзина, армированная стекловолокном

Корзина CF-350mt изготовлена из термостойкого полимера, армированного стекловолокном.

Такая конструкция сочетает небольшую массу и необходимую жесткость.

Корзина оснащена интегрированными клеммами и съемными монтажными ушками для адаптации под различные конфигурации крепления.

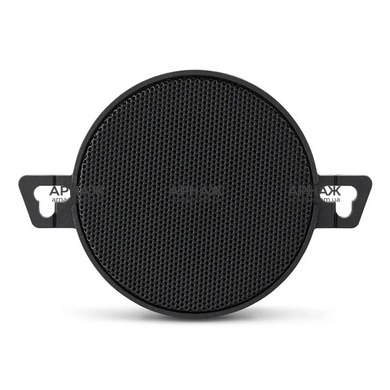

Низкопрофильная перфорированная металлическая решетка защищает диффузор и позволяет устанавливать динамик за штатными декоративными панелями.

Установка в штатные места

Серия JL Audio CF разработана с учетом установки в заводские акустические позиции автомобиля.

CF-350mt может использоваться в соответствующих штатных местах автомобилей Chevrolet, GMC, Cadillac, Dodge, Jeep, RAM, Toyota и других марок.

Съемные монтажные ушки помогают адаптировать корпус динамика под различные заводские схемы крепления.

Перед установкой необходимо проверить посадочные размеры и конфигурацию креплений конкретной модели и года выпуска автомобиля.

Пассивное и активное подключение

Для пассивного использования CF-350mt комплектуются внешними ВЧ-фильтрами второго порядка.

Фильтры ограничивают поступление более низких частот на динамики и обеспечивают необходимый режим работы.

CF-350mt также можно использовать в активной системе с DSP-процессором или усилителем с цифровой обработкой сигнала.

Рекомендуемый рабочий диапазон:

— с фильтром 24 дБ/окт — 400–20000 Гц;

— с фильтром 12 дБ/окт — 500–20000 Гц.

Мощность и согласование

Номинальная мощность JL Audio CF-350mt составляет 35 Вт RMS.

Рекомендуемая мощность усилителя — 10–50 Вт RMS на канал.

Чувствительность составляет 86 дБ @ 1 Вт/1 м.

Номинальное сопротивление — 4 Ом.

Монтажные размеры

Внешний диаметр JL Audio CF-350mt составляет 88 мм.

Монтажный диаметр — 80 мм.

Монтажная глубина — 40 мм.

Внешний диаметр магнитной системы — 33 мм.

Фронтальный выступ защитной решетки — 7 мм.

Внешний диаметр указан без учета съемных монтажных ушек.

Преимущества JL Audio CF-350mt

— автомобильные СЧ/ВЧ-динамики типоразмера 3,5";

— конструкция Custom-Fit для установки в штатные места;

— возможность использования в двух- и трехполосных системах;

— номинальная мощность 35 Вт RMS;

— рекомендуемая мощность усилителя 10–50 Вт RMS на канал;

— частотный диапазон 450–20000 Гц;

— чувствительность 86 дБ;

— номинальное сопротивление 4 Ом;

— целлюлозный диффузор, армированный волокном;

— подвес специального профиля S-roll;

— неодимовая магнитная система;

— технология Dynamic Motor Analysis;

— термостойкая полимерная корзина, армированная стекловолокном;

— съемные монтажные ушки;

— интегрированные клеммы;

— внешние ВЧ-фильтры второго порядка;

— возможность пассивного и активного подключения;

— низкопрофильные металлические защитные решетки;

— монтажная глубина 40 мм.

Технические характеристики

Тип: автомобильные СЧ/ВЧ-динамики

Количество полос: 1

Типоразмер: 3,5" (90 мм)

Номинальная мощность: 35 Вт RMS

Рекомендуемая мощность усилителя: 10–50 Вт RMS на канал

Диапазон воспроизводимых частот: 450–20000 Гц

Рекомендуемый диапазон с фильтром 24 дБ/окт: 400–20000 Гц

Рекомендуемый диапазон с фильтром 12 дБ/окт: 500–20000 Гц

Чувствительность: 86 дБ @ 1 Вт/1 м

Сопротивление: 4 Ом

Материал диффузора: целлюлоза, армированная волокном

Тип подвеса: S-roll

Материал магнита: неодим

Материал корзины: термостойкий полимер, армированный стекловолокном

Монтажные ушки: съемные

Фильтр: внешний ВЧ-фильтр второго порядка

Внешний диаметр: 88 мм

Монтажный диаметр: 80 мм

Монтажная глубина: 40 мм

Внешний диаметр магнитной системы: 33 мм

Фронтальный выступ решетки: 7 мм

Защитные решетки: входят в комплект

Количество в упаковке: 2 шт.

Совместимость: соответствующие штатные места Chevrolet, GMC, Cadillac, Dodge, Jeep, RAM, Toyota и других марок

Гарантия: 12 месяцев

Бренд: JL Audio

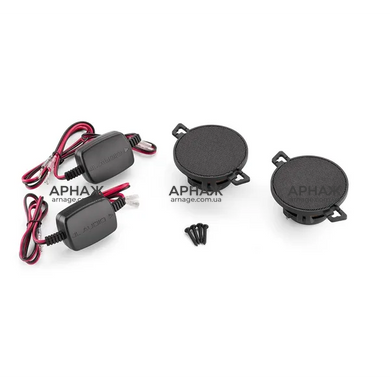

Комплектация

— 2 СЧ/ВЧ-динамика JL Audio CF-350mt;

— 2 внешних ВЧ-фильтра;

— 2 обжимных разъема 0,185";

— 2 обжимных разъема 0,110";

— 8 монтажных винтов 1".
