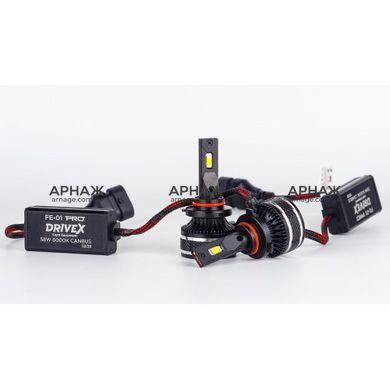

LED автолампы Drive-X PA-09 6000K 9–32V

Drive-X PA-09 — серия автомобильных светодиодных ламп для головного и дополнительного освещения, представленная в нескольких вариантах цоколей. Линейка включает модификации H1, H7, H11, HB3 (9005), HB4 (9006), а также отдельную версию HB3 (9005) DRL.

Лампы имеют цветовую температуру 6000 K, однорядное расположение LED-элементов, внешний драйвер, EMC-фильтр и пассивную систему охлаждения с двумя медными тепловыми трубками.

Однорядный LED-модуль

Одной из особенностей Drive-X PA-09 является однорядное расположение LED-элементов.

Такая геометрия позволяет компактнее сформировать источник света и способствует более точному взаимодействию лампы со штатной оптической системой фары.

В совместимой рефлекторной или линзованной оптике конструкция помогает формировать контролируемый световой пучок.

Фактическая светотеневая граница зависит от геометрии конкретной фары, положения лампы и правильности регулировки.

Реальный световой поток 2500 лм

Для основных модификаций серии заявлен реальный световой поток 2500 лм с одной лампы.

Производитель также указывает маркетинговый показатель 7000 лм.

Для технического описания основным показателем является реальный световой поток.

Фактическая освещенность дороги зависит от конструкции оптики и правильности установки лампы.

Белый свет 6000 K

Цветовая температура Drive-X PA-09 составляет 6000 K.

Лампы формируют холодный белый свет, характерный для современного автомобильного LED-освещения.

Разные цоколи для ближнего, дальнего и дополнительного света

Серия Drive-X PA-09 представлена в нескольких вариантах цоколей.

Типичное применение зависит от конструкции конкретного автомобиля:

— H1 — ближний или дальний свет в зависимости от конструкции фары;

— H7 — ближний или дальний свет в зависимости от автомобиля;

— H11 — преимущественно ближний свет или противотуманные фары в зависимости от штатной оптики;

— HB3 (9005) — преимущественно дальний свет, однако фактическое назначение зависит от автомобиля;

— HB4 (9006) — преимущественно ближний свет или противотуманные фары в зависимости от конструкции автомобиля;

— HB3 (9005) DRL — модификация с дополнительной функцией дневных ходовых огней.

Перед заказом необходимо проверить не только тип цоколя, но и его назначение в конкретной фаре автомобиля.

Версия HB3 (9005) DRL

Отдельно в серии представлена модификация HB3 (9005) DRL.

Ее особенность — возможность работы в режиме дневных ходовых огней при пониженном напряжении питания.

Для этой версии характеристики питания и мощности отличаются от стандартных модификаций PA-09, поэтому их необходимо учитывать отдельно.

Пассивное охлаждение с двумя медными тепловыми трубками

Drive-X PA-09 использует пассивную систему охлаждения.

В конструкции предусмотрен радиатор с двумя медными тепловыми трубками.

Тепловые трубки передают тепло от LED-модуля к радиатору без использования вентилятора.

Отсутствие вентилятора означает, что система охлаждения не имеет активных подвижных элементов.

Внешний драйвер

Drive-X PA-09 оснащены внешним драйвером.

Блок электроники вынесен за пределы основного корпуса лампы, поэтому при установке необходимо предусмотреть место для его размещения.

EMC-фильтр

В конструкции предусмотрен EMC-фильтр.

Он предназначен для уменьшения электромагнитных и радиочастотных помех, которые могут возникать при работе LED-электроники.

Биполярное подключение

Для серии предусмотрена биполярная конструкция.

Она уменьшает зависимость работы лампы от полярности подключения в соответствующих электрических системах автомобиля.

Поддержка CAN

Для соответствующих модификаций Drive-X PA-09 заявлена поддержка CAN до 80%.

Система предназначена для более корректного взаимодействия LED-ламп с электроникой автомобиля и снижения вероятности появления сообщений о неисправности освещения.

Фактическая совместимость зависит от конкретного автомобиля и алгоритмов его системы контроля ламп.

Рабочее напряжение

Для стандартных модификаций PA-09 заявлен диапазон питания 9–32 В.

Отдельная версия HB3 (9005) DRL имеет возможность работы при пониженном напряжении для реализации функции дневных ходовых огней.

Точные электрические характеристики необходимо проверять в соответствии с выбранной модификацией.

Для рефлекторной и линзованной оптики

Drive-X указывает возможность использования соответствующих модификаций PA-09 в рефлекторной и линзованной оптике.

Фактическое качество светораспределения определяется не только лампой, но и конструкцией конкретной фары.

После установки необходимо проверить светотеневую границу и при необходимости отрегулировать фары.

Преимущества Drive-X PA-09

— реальный световой поток до 2500 лм с одной лампы для основных модификаций;

— цветовая температура 6000 K;

— однорядная конструкция LED-модуля;

— пассивное охлаждение;

— две медные тепловые трубки;

— внешний драйвер;

— EMC-фильтр;

— биполярное подключение;

— поддержка CAN в соответствующих модификациях;

— рабочее напряжение 9–32 В для стандартных версий;

— модификации для ближнего, дальнего и дополнительного света;

— отдельная версия HB3 (9005) DRL;

— гарантия 12 месяцев.

Технические характеристики

Тип: светодиодные автомобильные лампы

Серия: Drive-X PA-09

Назначение: головное и дополнительное автомобильное освещение

Доступные цоколи: H1 / H7 / H11 / HB3 (9005) / HB4 (9006) / HB3 (9005) DRL

H1: ближний или дальний свет в зависимости от автомобиля

H7: ближний или дальний свет в зависимости от автомобиля

H11: преимущественно ближний свет или противотуманные фары в зависимости от автомобиля

HB3 (9005): преимущественно дальний свет в зависимости от автомобиля

HB4 (9006): преимущественно ближний свет или противотуманные фары в зависимости от автомобиля

HB3 (9005) DRL: модификация с функцией дневных ходовых огней

Реальный световой поток одной лампы: 2500 лм для основных модификаций

Маркетинговый световой поток: 7000 лм

Мощность: зависит от модификации

Цветовая температура: 6000 K

Цвет света: холодный белый

Конструкция LED-элемента: однорядная

Рабочее напряжение: 9–32 В для стандартных модификаций

Тип драйвера: внешний

Биполярная конструкция: да

EMC-фильтр: да

CAN: да, для соответствующих модификаций

Заявленная совместимость CAN: до 80%

Рекомендуемый тип оптики: рефлекторная / линзованная

Система охлаждения: пассивная

Тип охлаждения: радиатор с двумя медными тепловыми трубками

Гарантия: 18 месяцев

Бренд: Drive-X

Комплектация

— LED-лампы Drive-X PA-09.
