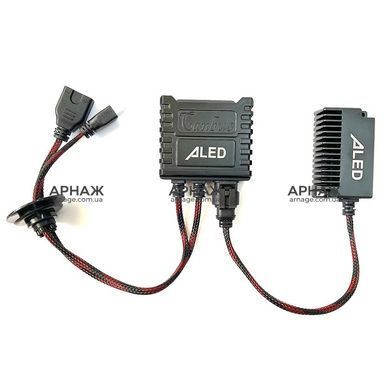

Обманка ALed CAN-BUS H4 С02R (1 шт)

ALed CAN-BUS H4 C02R — двухъядерная обманка 8W + резистор 15W для LED-ламп H4

ALed CAN-BUS H4 C02R — автомобильный декодер для светодиодных ламп H4, предназначенный для улучшения совместимости LED-освещения со штатными системами контроля исправности ламп.

Модель объединяет двухъядерный декодер мощностью 8 Вт и резистор 15 Вт, работает в диапазоне 9–16 В и имеет несколько значений сопротивления в зависимости от режима подключения. В конструкции также предусмотрены элементы фильтрации для подавления электромагнитных помех.

Для LED-ламп H4

ALed C02R разработан для использования со светодиодными лампами с цоколем H4.

Декодер может применяться в случаях, когда после установки LED-ламп штатная электроника автомобиля фиксирует несоответствие нагрузки.

Перед монтажом необходимо проверить электрическую совместимость с конкретным автомобилем и установленными LED-лампами.

Двухъядерный декодер 8 Вт

В конструкции используется двухъядерная схема декодирования мощностью 8 Вт.

Она предназначена для коррекции электрической нагрузки и улучшения взаимодействия LED-лампы со штатной системой контроля освещения.

Для двухъядерного декодера заявлена совместимость приблизительно с 96% транспортных средств. Фактическая совместимость зависит от электронной архитектуры конкретного автомобиля.

Дополнительный резистор 15 Вт

Модель оснащена дополнительным резистором мощностью 15 Вт.

Его можно использовать вместе с декодером для увеличения нагрузки в автомобилях, где стандартной схемы недостаточно для корректного распознавания LED-лампы.

Для комбинации декодера с резистором заявлена совместимость приблизительно с 99% автомобилей, однако это не гарантирует отсутствие ошибок на каждой конкретной модели.

Три значения сопротивления

В зависимости от режима работы предусмотрены разные значения сопротивления:

— 27 Ω — декодер;

— 12 Ω — резистор;

— 9 Ω — комбинированный режим.

Это позволяет адаптировать нагрузку к особенностям штатной системы контроля освещения.

Для устранения ошибок системы контроля ламп

После замены галогенной лампы на LED бортовая система может определять другое токопотребление как неисправность.

ALed C02R рассчитан на решение таких типичных проявлений:

— сообщение о неисправности лампы на панели приборов;

— кратковременные вспышки;

— мерцание LED-ламп;

— некорректная работа системы контроля освещения.

Фактический результат зависит от конкретного автомобиля, алгоритмов его диагностики и характеристик установленных LED-ламп.

Улучшенное подавление электромагнитных помех

В декодере используется комплекс элементов для улучшения электромагнитной совместимости:

— дифференциальная индуктивность;

— синфазная индуктивность;

— фильтрующий конденсатор 20 000 мкФ.

Такая схема предназначена для уменьшения электрических помех в цепи питания LED-освещения.

Рабочее напряжение 9–16 В

ALed CAN-BUS H4 C02R работает в диапазоне 9–16 В.

Модель предназначена для автомобильных электросистем с номинальным напряжением 12 В.

Кабель длиной 300 мм

В конструкции используется провод с PET-оплеткой, длиной 300 мм, с силиконовым уплотнительным кольцом.

Такое исполнение упрощает размещение декодера при монтаже и дополнительно защищает проводку.

Преимущества ALed CAN-BUS H4 C02R

— совместимость с LED-лампами H4;

— двухъядерный декодер 8 Вт;

— дополнительный резистор 15 Вт;

— рабочее напряжение 9–16 В;

— сопротивление декодера 27 Ω;

— сопротивление резистора 12 Ω;

— комбинированное сопротивление 9 Ω;

— улучшенное подавление электромагнитных помех;

— дифференциальная и синфазная индуктивность;

— фильтрующий конденсатор 20 000 мкФ;

— кабель с PET-оплеткой;

— длина кабеля 300 мм;

— 1 шт. в комплекте.

Технические характеристики

Тип: CAN-BUS декодер / обманка для LED-ламп

Бренд: ALed

Серия: C02R

Совместимый цоколь: H4

Рабочее напряжение: 9–16 В

Мощность декодера: 8 Вт

Мощность резистора: 15 Вт

Сопротивление декодера: 27 Ω

Сопротивление резистора: 12 Ω

Сопротивление в комбинированном режиме: 9 Ω

Схема: двухъядерный декодер + резистор

Электромагнитная совместимость: дифференциальная индуктивность + синфазная индуктивность + фильтрующий конденсатор

Емкость фильтрующего конденсатора: 20 000 мкФ

Материал защиты провода: PET-оплетка

Длина провода: 300 мм

Уплотнение: силиконовое кольцо

Заявленная совместимость двухъядерного декодера: около 96%

Заявленная совместимость декодера с резистором: около 99%

Комплектация

— обманка ALed CAN-BUS H4 C02R — 1 шт.
