ALed CAN-BUS HB3/HB4/9012 C02R — автомобильный CAN-BUS декодер для LED-ламп с цоколями HB3, HB4 и 9012, предназначенный для согласования работы светодиодного освещения с системой контроля ламп автомобиля.
Модель серии C02R использует двухъядерную схему декодирования вместе с дополнительным нагрузочным резистором. Такая конфигурация помогает решать типичные проблемы после установки LED-ламп: сообщения о неисправности освещения, мерцание или периодические вспышки.
Двухъядерная схема декодирования
ALed C02R построен на двухъядерной схеме декодера с улучшенной фильтрацией электромагнитных помех.
Сопротивление цепи настроено для более корректного согласования LED-лампы с системой диагностики освещения автомобиля.
Декодер может использоваться отдельно или вместе с дополнительным резистором в зависимости от особенностей электроники конкретного автомобиля.
Декодер 8 Вт + резистор 15 Вт
Конструкция включает:
— двухъядерный декодер мощностью 8 Вт;
— дополнительный резистор мощностью 15 Вт.
Комбинированная схема создает дополнительную нагрузку на электрическую цепь и может использоваться в случаях, когда одного декодера недостаточно для корректного распознавания LED-ламп системой автомобиля.
Три значения сопротивления
В зависимости от режима работы предусмотрены следующие значения сопротивления:
27 Ом — декодер;
12 Ом — резистор;
9 Ом — комбинированный режим.
Это позволяет использовать декодер в разных вариантах подключения в зависимости от требований конкретной системы контроля освещения.
Фильтрация электромагнитных помех
В схеме предусмотрены:
— дифференциальная индуктивность;
— синфазная индуктивность;
— фильтрующий конденсатор емкостью 20 000 мкФ.
Такое сочетание используется для улучшения электромагнитной совместимости декодера с электронными системами автомобиля.
Для устранения ошибок и мерцания
CAN-BUS декодер может использоваться для решения типичных проблем после перехода со штатных ламп на LED:
— предупреждение о неисправности лампы на приборной панели;
— мерцание;
— кратковременные вспышки;
— некорректное определение электрической нагрузки.
Результат зависит от алгоритмов контроля ламп и электронной архитектуры конкретного автомобиля.
Совместимость с HB3/HB4/9012
ALed C02R совместим с LED-лампами типов:
— HB3;
— HB4;
— 9012.
Перед приобретением необходимо проверить тип штатного разъема и особенности системы контроля освещения автомобиля.
Заявленная совместимость
Для двухъядерного декодера производителем заявлена совместимость приблизительно 96%.
При использовании декодера вместе с резистором заявленный показатель составляет приблизительно 99%.
Эти значения не являются гарантией работы на каждом автомобиле, поскольку алгоритмы CAN-BUS и контроля освещения могут отличаться в зависимости от марки, модели и комплектации.
Рабочее напряжение 9–16 В
ALed CAN-BUS C02R работает в диапазоне 9–16 В.
Модель предназначена для использования в автомобильных электросистемах с соответствующим напряжением.

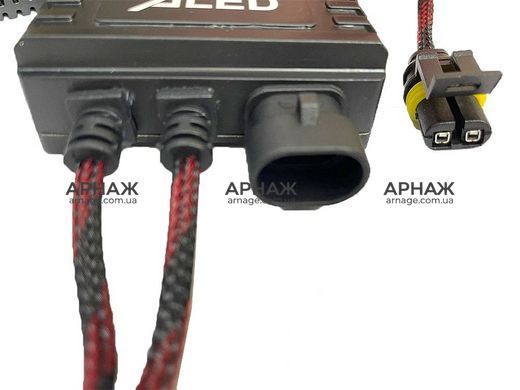

Кабель в PET-оплетке
Провод имеет защитную PET-оплетку.
Заявленная длина кабеля составляет 300 мм.
В конструкции также предусмотрено силиконовое кольцо.
Преимущества ALed CAN-BUS HB3/HB4/9012 C02R
— двухъядерная схема декодирования;
— дополнительный резистор 15 Вт;
— мощность декодера 8 Вт;
— комбинированное сопротивление 9 Ом;
— фильтрация электромагнитных помех;
— конденсатор 20 000 мкФ;
— предназначение для устранения CAN-BUS ошибок и мерцания;
— совместимость с HB3/HB4/9012;
— рабочее напряжение 9–16 В;
— кабель в PET-оплетке;
— длина провода 300 мм.
Технические характеристики
Тип: CAN-BUS декодер / обманка для LED-ламп
Бренд: ALed
Серия: C02R
Совместимые типы ламп: HB3/HB4/9012
Рабочее напряжение: 9–16 В
Мощность декодера: 8 Вт
Мощность резистора: 15 Вт
Сопротивление декодера: 27 Ом
Сопротивление резистора: 12 Ом
Сопротивление в комбинированном режиме: 9 Ом
Электромагнитная фильтрация: дифференциальная индуктивность + синфазная индуктивность + фильтрующий конденсатор
Емкость фильтрующего конденсатора: 20 000 мкФ
Материал защиты провода: PET-оплетка
Длина провода: 300 мм
Дополнительный элемент: силиконовое кольцо
Заявленная совместимость двухъядерного декодера: около 96%
Заявленная совместимость декодера с резистором: около 99%
Количество в комплекте: 1 шт.
Комплектация
— CAN-BUS декодер ALed HB3/HB4/9012 C02R — 1 шт.
