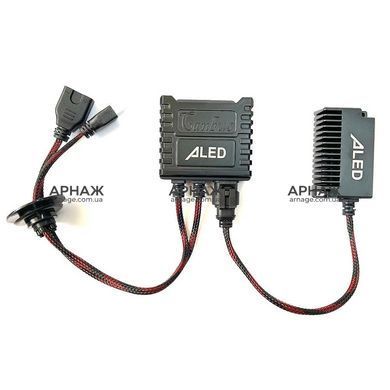

ALed CAN-BUS H11 C02R — автомобильный CAN-BUS декодер для LED-ламп с цоколями H8/H9/H11/H16, предназначенный для согласования работы светодиодного освещения с системой контроля ламп автомобиля.
Модель серии C02R использует двухъядерную схему декодирования в сочетании с дополнительным нагрузочным резистором. Такая конфигурация предназначена для устранения сообщений о неисправности освещения, мерцания и других проблем, которые могут возникать после замены штатных ламп на LED.
Двухъядерная схема декодирования
ALed C02R построен на двухъядерной схеме декодера.
Сопротивление цепи подобрано для более корректного согласования LED-лампы с системой диагностики освещения автомобиля.
Декодер может использоваться отдельно или вместе с дополнительным резистором в зависимости от особенностей конкретной электронной системы автомобиля.
Декодер 8 Вт + резистор 15 Вт
Конструкция сочетает:
— двухъядерный декодер мощностью 8 Вт;
— дополнительный резистор мощностью 15 Вт.
Комбинированная схема увеличивает нагрузку на цепь и может использоваться в случаях, когда одного декодера недостаточно для корректного распознавания LED-ламп автомобилем.
Три значения сопротивления
В зависимости от режима работы предусмотрены разные значения сопротивления:
27 Ом — декодер;
12 Ом — резистор;
9 Ом — комбинированный режим.
Это позволяет системе работать с различными вариантами электрической нагрузки.
Фильтрация электромагнитных помех
В схеме предусмотрен комплекс элементов для подавления электромагнитных помех:
— дифференциальная индуктивность;
— синфазная индуктивность;
— фильтрующий конденсатор емкостью 20 000 мкФ.
Такое решение предназначено для улучшения электромагнитной совместимости декодера с автомобильной электроникой.
Для устранения ошибок и мерцания LED-ламп
CAN-BUS декодер используется для решения типичных проблем, которые могут возникнуть после установки LED-ламп:
— сообщение о неисправности лампы на приборной панели;
— мерцание или периодические вспышки света;
— некорректное определение нагрузки системой контроля освещения.
Результат зависит от алгоритмов контроля ламп и электронной архитектуры конкретного автомобиля.
Совместимость с H8/H9/H11/H16
ALed C02R совместим с LED-лампами типов:
— H8;
— H9;
— H11;
— H16.
Перед приобретением необходимо проверить тип штатного разъема и особенности системы контроля освещения автомобиля.
Заявленная совместимость
Для двухъядерного декодера производителем заявлена совместимость приблизительно 96%.
При использовании декодера вместе с резистором заявленный показатель составляет приблизительно 99%.
Эти значения не являются гарантией работы на каждой модели автомобиля, поскольку алгоритмы CAN-BUS и контроля освещения могут отличаться.
Рабочее напряжение 9–16 В
Декодер работает в диапазоне 9–16 В, что соответствует использованию в автомобильных электросистемах с подходящим напряжением.
Кабель в PET-оплетке
Провод выполнен в защитной PET-оплетке.
Заявленная длина кабеля составляет 300 мм, в конструкции также предусмотрено силиконовое кольцо.
Преимущества ALed CAN-BUS H11 C02R
— двухъядерная схема декодирования;
— дополнительный нагрузочный резистор;
— мощность декодера 8 Вт;
— мощность резистора 15 Вт;
— комбинированное сопротивление 9 Ом;
— фильтрация электромагнитных помех;
— конденсатор 20 000 мкФ;
— предназначение для устранения CAN-BUS ошибок и мерцания;
— совместимость с H8/H9/H11/H16;
— рабочее напряжение 9–16 В;
— кабель в PET-оплетке;
— длина провода 300 мм.
Технические характеристики
Тип: CAN-BUS декодер / обманка для LED-ламп
Бренд: ALed
Серия: C02R
Совместимые типы ламп: H8/H9/H11/H16
Рабочее напряжение: 9–16 В
Мощность декодера: 8 Вт
Мощность резистора: 15 Вт
Сопротивление декодера: 27 Ом
Сопротивление резистора: 12 Ом
Сопротивление в комбинированном режиме: 9 Ом
Электромагнитная фильтрация: дифференциальная индуктивность + синфазная индуктивность + фильтрующий конденсатор
Емкость фильтрующего конденсатора: 20 000 мкФ
Материал защиты провода: PET-оплетка
Длина провода: 300 мм
Дополнительный элемент: силиконовое кольцо
Заявленная совместимость двухъядерного декодера: около 96%
Заявленная совместимость декодера с резистором: около 99%
Количество в комплекте: 1 шт.
Комплектация
— CAN-BUS декодер ALed H11 C02R — 1 шт.
