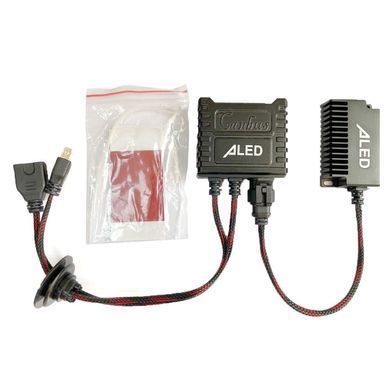

ALed CAN-BUS H11 C02R — автомобільний CAN-BUS декодер для LED-ламп із цоколями H8/H9/H11/H16, призначений для узгодження роботи світлодіодного освітлення з системою контролю ламп автомобіля.
Модель серії C02R використовує двоядерну схему декодування в поєднанні з додатковим навантажувальним резистором. Така конфігурація призначена для усунення повідомлень про несправність освітлення, мерехтіння та інших проблем, які можуть виникати після заміни штатних ламп на LED.
Двоядерна схема декодування
ALed C02R побудований на двоядерній схемі декодера.
Опір ланцюга підібраний для коректнішого узгодження LED-лампи із системою діагностики освітлення автомобіля.
Декодер може використовуватися окремо або разом із додатковим резистором залежно від особливостей конкретної електронної системи автомобіля.
Декодер 8 Вт + резистор 15 Вт
Конструкція поєднує:
— двоядерний декодер потужністю 8 Вт;
— додатковий резистор потужністю 15 Вт.
Комбінована схема збільшує навантаження на ланцюг і може використовуватися у випадках, коли одного декодера недостатньо для коректного розпізнавання LED-ламп автомобілем.
Три значення опору
Залежно від режиму роботи передбачені різні значення опору:
27 Ом — декодер;
12 Ом — резистор;
9 Ом — комбінований режим.
Це дозволяє системі працювати з різними варіантами електричного навантаження.
Фільтрація електромагнітних перешкод
У схемі передбачений комплекс елементів для придушення електромагнітних перешкод:
— диференціальна індуктивність;
— синфазна індуктивність;
— фільтруючий конденсатор місткістю 20 000 мкФ.
Таке рішення призначене для покращення електромагнітної сумісності декодера з автомобільною електронікою.
Для усунення помилок та мерехтіння LED-ламп
CAN-BUS декодер використовується для вирішення типових проблем, які можуть виникнути після встановлення LED-ламп:
— повідомлення про несправність лампи на панелі приладів;
— мерехтіння або періодичні спалахи світла;
— некоректне визначення навантаження системою контролю освітлення.
Результат залежить від алгоритмів контролю ламп та електронної архітектури конкретного автомобіля.
Сумісність із H8/H9/H11/H16
ALed C02R сумісний із LED-лампами типів:
— H8;
— H9;
— H11;
— H16.
Перед придбанням необхідно перевірити тип штатного роз’єму та особливості системи контролю освітлення автомобіля.
Заявлена сумісність
Для двоядерного декодера виробником заявлена сумісність приблизно 96%.
При використанні декодера разом із резистором заявлений показник становить приблизно 99%.
Ці значення не є гарантією роботи на кожній моделі автомобіля, оскільки алгоритми CAN-BUS та контролю освітлення можуть відрізнятися.
Робоча напруга 9–16 В
Декодер працює в діапазоні 9–16 В, що відповідає використанню в автомобільних електросистемах із відповідною напругою.
Кабель у PET-обплетенні
Провід виконаний у захисному PET-обплетенні.
Заявлена довжина кабелю становить 300 мм, у конструкції також передбачене силіконове кільце.
Переваги ALed CAN-BUS H11 C02R
— двоядерна схема декодування;
— додатковий навантажувальний резистор;
— потужність декодера 8 Вт;
— потужність резистора 15 Вт;
— комбінований опір 9 Ом;
— фільтрація електромагнітних перешкод;
— конденсатор 20 000 мкФ;
— призначення для усунення CAN-BUS помилок та мерехтіння;
— сумісність із H8/H9/H11/H16;
— робоча напруга 9–16 В;
— кабель у PET-обплетенні;
— довжина проводу 300 мм.
Технічні характеристики
Тип: CAN-BUS декодер / обманка для LED-ламп
Бренд: ALed
Серія: C02R
Сумісні типи ламп: H8/H9/H11/H16
Робоча напруга: 9–16 В
Потужність декодера: 8 Вт
Потужність резистора: 15 Вт
Опір декодера: 27 Ом
Опір резистора: 12 Ом
Опір у комбінованому режимі: 9 Ом
Електромагнітна фільтрація: диференціальна індуктивність + синфазна індуктивність + фільтруючий конденсатор
Місткість фільтруючого конденсатора: 20 000 мкФ
Матеріал захисту проводу: PET-обплетення
Довжина проводу: 300 мм
Додатковий елемент: силіконове кільце
Заявлена сумісність двоядерного декодера: близько 96%
Заявлена сумісність декодера з резистором: близько 99%
Кількість у комплекті: 1 шт.
Комплектація
— CAN-BUS декодер ALed H11 C02R — 1 шт.
