Акустика Blam 165R3

Blam 165R3 — трисмугова компонентна автомобільна акустика серії Relax, що поєднує 165-мм (6,5") НЧ/СЧ-динаміки, окремі 80-мм (3") середньочастотники та 20-мм м’які купольні твітери. Така конфігурація дозволяє розподілити відтворення частот між трьома окремими випромінювачами.

Система має номінальну потужність 75 Вт RMS, максимальну — 150 Вт, працює в діапазоні 60–25000 Гц та має чутливість 95 дБ. Номінальний опір НЧ/СЧ-секції становить 2 Ом.

Трисмугова компонентна система

Blam 165R3 побудована за повноцінною трисмуговою схемою.

За низькі та нижні середні частоти відповідають 165-мм НЧ/СЧ-динаміки.

Окремі 80-мм середньочастотники працюють у середньому та верхньому середньому діапазоні.

Високочастотну область відтворюють 20-мм м’які купольні твітери.

Для кожної секції передбачені окремі пасивні фільтри.

165-мм НЧ/СЧ-динаміки

Основою низькочастотної секції є 165-мм (6,5") НЧ/СЧ-динаміки.

Номінальна потужність становить 75 Вт RMS, максимальна — 150 Вт.

Робочий діапазон — 60–8000 Гц.

Чутливість становить 95 дБ, номінальний опір — 2 Ом.

Целюлозний дифузор НЧ/СЧ

НЧ/СЧ-динамік оснащений дифузором із обробленої целюлозної маси.

Целюлоза поєднує невелику масу та природні внутрішні демпфувальні властивості.

Периферійний підвіс виготовлений із бутилкаучуку, а для центрування рухомої системи використовується шайба Conex.

25-мм звукова котушка НЧ/СЧ

НЧ/СЧ-динамік оснащений 25-мм звуковою котушкою.

Котушка встановлена на Kapton-каркасі.

Магнітна система має розмір 85 × 17 мм, товщина магнітного кола — 5 мм.

Композитний кошик НЧ/СЧ

Основою НЧ/СЧ-динаміка є композитний кошик, посилений скловолокном.

Жорстка конструкція підтримує взаємне положення магнітної та рухомої систем і водночас має невелику масу.

80-мм середньочастотні динаміки

Середньочастотна секція представлена окремими 80-мм (3") динаміками.

Номінальна потужність становить 25 Вт RMS, максимальна — 100 Вт.

Робочий діапазон — 150–23000 Гц.

Чутливість — 86 дБ, номінальний опір — 3 Ом.

Монтажна глибина становить 45,5 мм.

Целюлозний дифузор СЧ

Середньочастотний динамік оснащений дифузором із целюлозної маси.

Периферійний підвіс виготовлений із бутилкаучуку.

Рухома система доповнена центруючою шайбою Conex.

20-мм звукова котушка СЧ

Середньочастотник оснащений 20-мм звуковою котушкою на скловолоконному каркасі.

Для магнітної системи використовується феритовий магніт розміром 55 × 10 мм.

20-мм м’які купольні твітери

Високочастотна секція представлена окремими 20-мм (3/4") м’якими купольними твітерами.

Номінальна потужність становить 10 Вт RMS, максимальна — 100 Вт.

Робочий діапазон — 2500–25000 Гц.

Чутливість — 90 дБ, номінальний опір — 3 Ом.

Неодимова магнітна система ВЧ

Твітери оснащені неодимовою магнітною системою N38.

М’який купол має невелику масу та природні демпфувальні властивості.

У конструкції ВЧ-динаміка також використовується ферофлюїд.

Шість окремих пасивних фільтрів

Blam 165R3 комплектується шістьма окремими пасивними фільтрами — по два для кожної частотної секції.

BFR3-W — два НЧ-фільтри з крутизною 6 дБ/окт.

BFR3-M — два СЧ-фільтри високих частот із крутизною 6 дБ/окт.

BFR3-T — два ВЧ-фільтри з крутизною 6 дБ/окт.

Для твітера передбачене регулювання рівня:

— 0 дБ;

— −3 дБ.

Переваги Blam 165R3

— трисмугова компонентна автомобільна акустика;

— НЧ/СЧ-динаміки 165 мм (6,5");

— середньочастотні динаміки 80 мм (3");

— твітери 20 мм (3/4");

— номінальна потужність системи 75 Вт RMS;

— максимальна потужність 150 Вт;

— частотний діапазон 60–25000 Гц;

— чутливість системи 95 дБ;

— номінальний опір НЧ/СЧ 2 Ом;

— целюлозні дифузори НЧ/СЧ та СЧ;

— бутилкаучуковий підвіс;

— центруючі шайби Conex;

— 25-мм звукова котушка НЧ/СЧ на Kapton-каркасі;

— 20-мм звукова котушка середньочастотника;

— феритові магнітні системи НЧ/СЧ та СЧ;

— 20-мм м’які купольні твітери;

— неодимова магнітна система ВЧ N38;

— шість окремих пасивних фільтрів;

— регулювання рівня ВЧ 0 / −3 дБ.

Технічні характеристики

Тип: компонентна автомобільна акустика

Серія: Relax

Кількість смуг: 3

Типорозмір НЧ/СЧ: 165 мм (6,5")

Номінальна потужність системи: 75 Вт RMS

Максимальна потужність системи: 150 Вт

Діапазон відтворюваних частот системи: 60–25000 Гц

Чутливість системи: 95 дБ

Опір НЧ/СЧ: 2 Ом

Діаметр НЧ/СЧ-динаміка: 165 мм (6,5")

Номінальна потужність НЧ/СЧ: 75 Вт RMS

Максимальна потужність НЧ/СЧ: 150 Вт

Діапазон відтворюваних частот НЧ/СЧ: 60–8000 Гц

Чутливість НЧ/СЧ: 95 дБ

Діаметр звукової котушки НЧ/СЧ: 25 мм

Матеріал каркаса звукової котушки НЧ/СЧ: Kapton

Матеріал дифузора НЧ/СЧ: оброблена целюлозна маса

Матеріал підвісу НЧ/СЧ: бутилкаучук

Центруюча шайба НЧ/СЧ: Conex

Матеріал магніту НЧ/СЧ: ферит

Розмір магнітної системи НЧ/СЧ: 85 × 17 мм

Товщина магнітного кола НЧ/СЧ: 5 мм

Матеріал кошика НЧ/СЧ: композит, посилений скловолокном

Діаметр СЧ-динаміка: 80 мм (3")

Номінальна потужність СЧ: 25 Вт RMS

Максимальна потужність СЧ: 100 Вт

Діапазон відтворюваних частот СЧ: 150–23000 Гц

Чутливість СЧ: 86 дБ

Опір СЧ: 3 Ом

Діаметр звукової котушки СЧ: 20 мм

Матеріал каркаса звукової котушки СЧ: скловолокно

Матеріал дифузора СЧ: целюлозна маса

Матеріал підвісу СЧ: бутилкаучук

Центруюча шайба СЧ: Conex

Матеріал магніту СЧ: ферит

Розмір магнітної системи СЧ: 55 × 10 мм

Монтажна глибина СЧ: 45,5 мм

Діаметр ВЧ-динаміка: 20 мм (3/4")

Номінальна потужність ВЧ: 10 Вт RMS

Максимальна потужність ВЧ: 100 Вт

Діапазон відтворюваних частот ВЧ: 2500–25000 Гц

Чутливість ВЧ: 90 дБ

Опір ВЧ: 3 Ом

Тип мембрани ВЧ: м’який купол

Матеріал магніту ВЧ: неодим N38

Ферофлюїд: так

Фільтри НЧ: BFR3-W

Кількість фільтрів НЧ: 2

Крутизна фільтрів НЧ: 6 дБ/окт

Фільтри СЧ: BFR3-M

Кількість фільтрів СЧ: 2

Крутизна фільтрів СЧ: 6 дБ/окт

Фільтри ВЧ: BFR3-T

Кількість фільтрів ВЧ: 2

Крутизна фільтрів ВЧ: 6 дБ/окт

Регулювання рівня ВЧ: 0 / −3 дБ

Бренд: BLAM

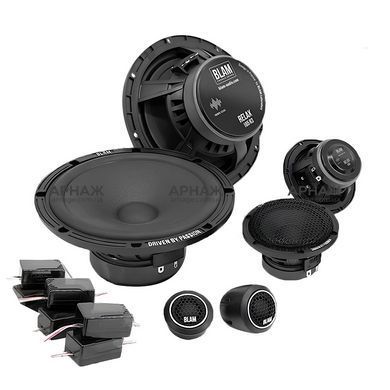

Комплектація

— 2 НЧ/СЧ-динаміки Blam 165R3 165 мм;

— 2 середньочастотні динаміки Blam 80 мм;

— 2 високочастотні динаміки Blam 20 мм;

— 2 НЧ-фільтри BFR3-W;

— 2 СЧ-фільтри BFR3-M;

— 2 ВЧ-фільтри BFR3-T;

— монтажні аксесуари;

— інструкція.
